鋼套鋼蒸汽直埋保溫?zé)o縫鋼管工藝結構說明：

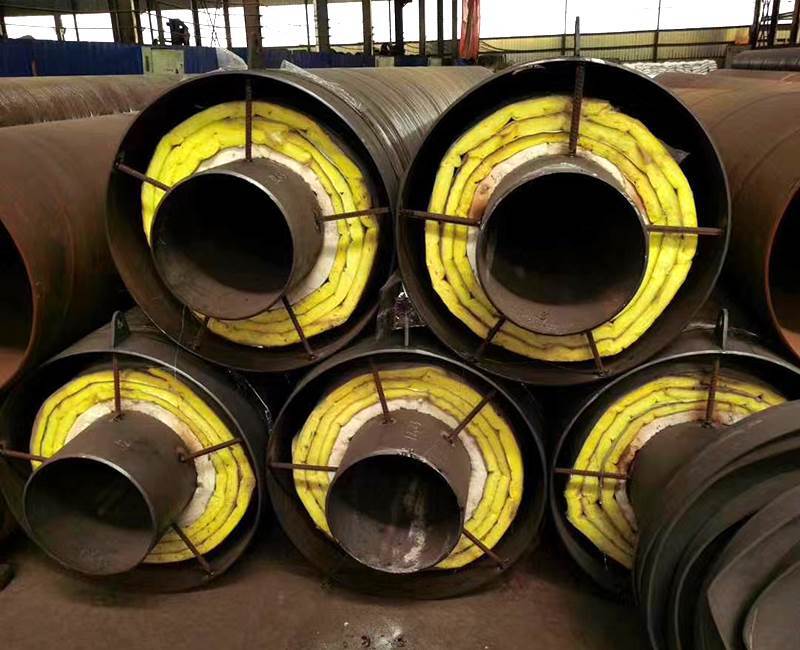

1）直埋蒸汽保溫管，即鋼套鋼直埋保溫管，由工作鋼管、內滑動支架、保溫層、外套鋼管和防腐層構成。直埋蒸汽保溫管產品執行CJ/T200-2004標準，采用單一或復合保溫結構，根據用戶需求，產品使用環境和運行參數，采用良好的生產工藝和自動化的生產和檢測設備，加之可靠的原材料來源，產品質量得到保證，適用于輸送介質溫度不高于350℃，工作壓力不大于1.6MPa的直埋蒸汽夾套保溫管產品。

2）防腐層位于外護鋼管之外，起到防腐蝕作用。保溫層位于工作管和外護管之間，起到保溫作用。外護鋼管置于保溫層和防腐層之間，運行工況溫度不高于50℃，起承載作用。

導向支架采用滑動支架和固定支架，其結構形式視所采用的保溫材料而定。

鋼套鋼蒸汽保溫螺旋鋼管現場保溫：

工作鋼管在焊口探傷檢查合格后，方可進行補口段保溫和外護層補口施工，步驟如下：

（1）先清理工作鋼管外表面，除銹使之達到工業除銹級，再進行管道保溫層的制作和組裝，而后進行外套管的組裝和焊接，外套鋼管探傷合格后進行防腐施工，防腐完畢后用5000V以上電火花檢漏。

（2）管道施工完畢后進行蒸汽吹掃。

（3）接口保溫及工程驗收等應嚴格遵守《城鎮供熱直埋蒸汽管道工程技術規程》DJJ104-2005；《城鎮供熱管網工程及驗收規范》CJJ28-2005；《工業金屬和道工程施工驗收規范》GB50235-97。

鋼套鋼直埋保溫?zé)o縫鋼管廠家鋼套鋼防腐蒸汽保溫鋼管安裝技術的基本要求。

1、嚴格執行施工管線質量驗收規范。

2、在管道安裝前，仔細檢查管道規格、材料、設計是否符合要求，按照除銹、刷油、管道污垢、除銹的規定。

3、鋼套鋼保溫鋼管的安裝原理:先大后小;先負責，后分支;先上,然后降低。

4、水系統的低點處設有排水閥，高點處設有自動排水閥。

5、管道安裝應遵循“大、小、先上、下、先出”的原則。

6、預制直埋鋼套鋼蒸汽保溫鋼管安裝完成后，按設計要求進行水壓試驗。
